ข้อสอบ O-NET วิทยาศาสตร์ ม. 3 ปีการศึกษา 2562
ข้อที่ 32.
โทนี่จะใช้งานหลอดไฟฟ้าหลอดหนึ่ง ซึ่งจะทำงานได้เมื่อให้ความต่างศักย์ระหว่างขั้วของหลอด 1.5 โวลต์ และมีกระแสไฟฟ้าผ่าน 0.3 แอมแปร์ เท่านั้น

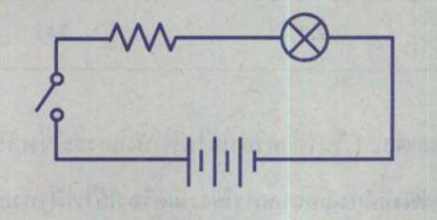

โทนี่พบปัญหาว่า เขามีแบตเตอรี่ 6.0 โวลต์ ที่ปรับความต่างศักย์ไม่ได้ เขาจึงต่อตัวต้านทานกับหลอดไฟฟ้านั้นแบบอนุกรม ดังแผนภาพ ซึ่งทำให้หลอดไฟฟ้าดังกล่าวทำงานได้
กำหนดให้ แบตเตอรี่และสายไฟมีความต้านทานภายในน้อยมาก จึงไม่ต้องนำมาพิจารณา
ความต้านทานของหลอดไฟฟ้าเป็นเท่าใด และเหตุใดโทนี่จึงต้องต่อตัวต้านทานเข้ากับหลอดไฟฟ้า
