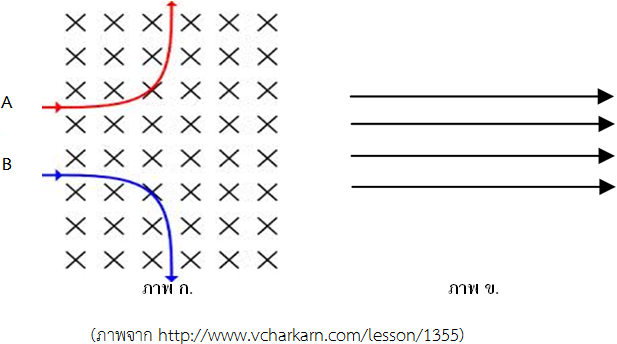

พิจารณาภาพการเคลื่อนที่ของอนุภาคที่มีประจุไฟฟ้าในสนามแม่เหล็ก (ภาพ ก.) และภาพสนามไฟฟ้าสม่ำเสมอ (ภาพ ข.) แล้วตอบคำถาม
ข้อใดกล่าวไม่ถูกต้อง
ตอบ 4. สนามแม่เหล็กที่ทำให้อนุภาค A และ B เคลื่อนที่ได้ตามภาพ ก. เป็นสนามแม่เหล็กแบบพุ่งออก เนื่องจากการเคลื่อนที่ของอนุภาคที่มีประจุไฟฟ้าในสนามแม่เหล็กที่
กำหนดดังภาพ ก. อนุภาค A จะโค้งขึ้น ส่วน B จะโค้งลง แสดงว่าเป็นสนามแม่เหล็กแบบพุ่งเข้าและตั้งฉากกับระนาบกระดาษ ดังนั้นตัวเลือกที่ 4 จึงกล่าวไม่ถูกต้อง
ตรงกับข้อคำถาม
ตัวลวง
1. A และ B เป็นอนุภาคที่มีประจุไฟฟ้าต่างกัน เป็นคำกล่าวที่ถูกต้องแล้ว เนื่องจากเคลื่อนที่ไปคนละทิศทางในสนามแม่เหล็กแบบเดียวกัน
2. ถ้านำอนุภาค A ไปใส่ในสนามไฟฟ้าดังภาพ ข. อนุภาค A จะเคลื่อนที่ตรงไปด้านขวามือ เป็นคำกล่าวที่ถูกต้องแล้ว เพราะเมื่อพิจารณาทิศทางของแรงที่สนามแม่เหล็กกระทำ
ต่ออนุภาค A จะพบว่า A มีประจุเป็นบวก เมื่อนำประจุบวกไปวางในสนามไฟฟ้าดังภาพ ข. อนุภาค A จะเคลื่อนที่ไปด้านขวา เพราะประจุบวกจะเคลื่อนที่ไปทิศทางเดียวกับ
สนามไฟฟ้า
3. ถ้านำอนุภาค B ไปใส่ในสนามไฟฟ้าดังภาพ ข. อนุภาค B จะเคลื่อนที่ตรงไปด้านซ้ายมือ เป็นคำกล่าวที่ถูกต้องแล้ว เพราะเมื่อพิจารณาทิศทางของแรงที่สนามแม่เหล็กกระทำ
ต่ออนุภาค B จะพบว่า B มีประจุเป็นลบ เมื่อนำประจุลบไปวางในสนามไฟฟ้าดังภาพ ข. อนุภาค B จะเคลื่อนที่ไปด้านซ้าย เพราะประจุลบจะเคลื่อนที่ไปทิศตรงข้ามกับสนามไฟฟ้า
5. สนามแม่เหล็กที่ทำให้อนุภาค A และ B เคลื่อนที่ได้ตามภาพ ก. เป็นสนามแม่เหล็กแบบพุ่งเข้า เป็นคำกล่าวที่ถูกต้องแล้ว เพราะสัญลักษณ์ X ที่กำหนดในสนามแม่เหล็ก
แทนปริมาณเวกเตอร์ที่มีทิศทางพุ่งเข้าและตั้งฉากกับระนาบของกระดาษ
