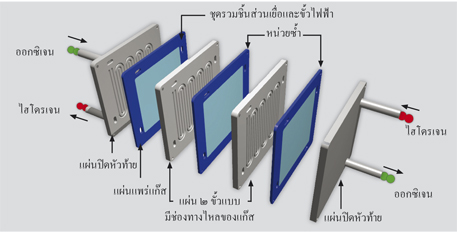

เซลล์เชื้อเพลิงแบบกลุ่มเซลล์
มีลักษณะเป็นเซลล์เดี่ยวหลายเซลล์ต่ออนุกรมกันเป็นแถว บางครั้งอาจต่อเซลล์หลายแถว แบบขนานเป็นกลุ่ม เพื่อให้ได้กระแสไฟฟ้า และศักย์ไฟฟ้า เหมาะสมกับความต้องการใช้งาน มีส่วนประกอบสำคัญ ดังนี้
แผ่นอิเล็กโทรไลต์
มีลักษณะเช่นเดียวกันกับแผ่นอิเล็กโทรไลต์ที่ใช้ในเซลล์เดี่ยว
ขั้วไฟฟ้า
มีลักษณะเช่นเดียวกันกับขั้วไฟฟ้าที่ใช้ในเซลล์เดี่ยว ในกรณีเซลล์เชื้อเพลิงชนิดเยื่อแลกเปลี่ยนโปรตอน ใช้ชุดรวมชิ้นส่วนเยื่อ และขั้วไฟฟ้าเป็นชุดเดียวกันเรียกว่า ชุดรวมชิ้นส่วนเยื่อ และขั้วไฟฟ้า (membrane electrode assembly : MEA)
แผ่นแพร่แก๊ส (gas diffuser)
มีลักษณะเป็นแผ่นบางคล้ายกระดาษมีรูพรุน แก๊สไหลผ่านได้ ปิดทับผิวหน้าของชุดรวมชิ้นส่วนเยื่อ และขั้วไฟฟ้าทั้งสองด้าน ทำหน้าที่แพร่กระจายแก๊สไฮโดรเจน และแก๊สออกซิเจน ให้กระจายเข้าสู่อิเล็กโทรไลต์อย่างทั่วถึง และสม่ำเสมอ มักทำจากคาร์บอน หรือแกรไฟต์ จึงสามารถนำกระแสไฟฟ้าจากแคโทดหรือแอโนดไปยังแผ่น ๒ ขั้วได้
แผ่น ๒ ขั้ว (bipolar plate)
เป็นแผ่นวัสดุหนาทำด้วยแกรไฟต์หรือโลหะบางชนิด พื้นผิวทั้งสองด้านถูกเซาะเป็นร่องเล็กๆ วกไปมาเต็มพื้นที่สัมผัสกับแผ่นแพร่แก๊ส เพื่อใช้เป็นช่องทางไหลของแก๊สเชื้อเพลิง และแก๊สออกซิเจน แผ่น ๒ ขั้วนี้สามารถนำไฟฟ้าได้ จึงทำหน้าที่ต่อเชื่อมจากแอโนดของเซลล์หนึ่ง ไปยังแคโทดของเซลล์ถัดไป สำหรับแผ่นปิดหัวท้ายของแถวเซลล์ จะมีร่องเป็นช่องทางไหลของแก๊ส เฉพาะด้านในเพียงด้านเดียว
แผ่นปิดหัวท้าย
เป็นแผ่นประกบด้านนอกทั้งสองด้านของแถวเซลล์ เพื่อบีบอัดและยึดชิ้นส่วนต่างๆ ไว้ด้วยกัน มีรูหรือช่องทาง สำหรับป้อนแก๊สเชื้อเพลิงและแก๊สออกซิเจนเข้าสู่เซลล์ เช่นเดียวกันกับเซลล์เดี่ยว
